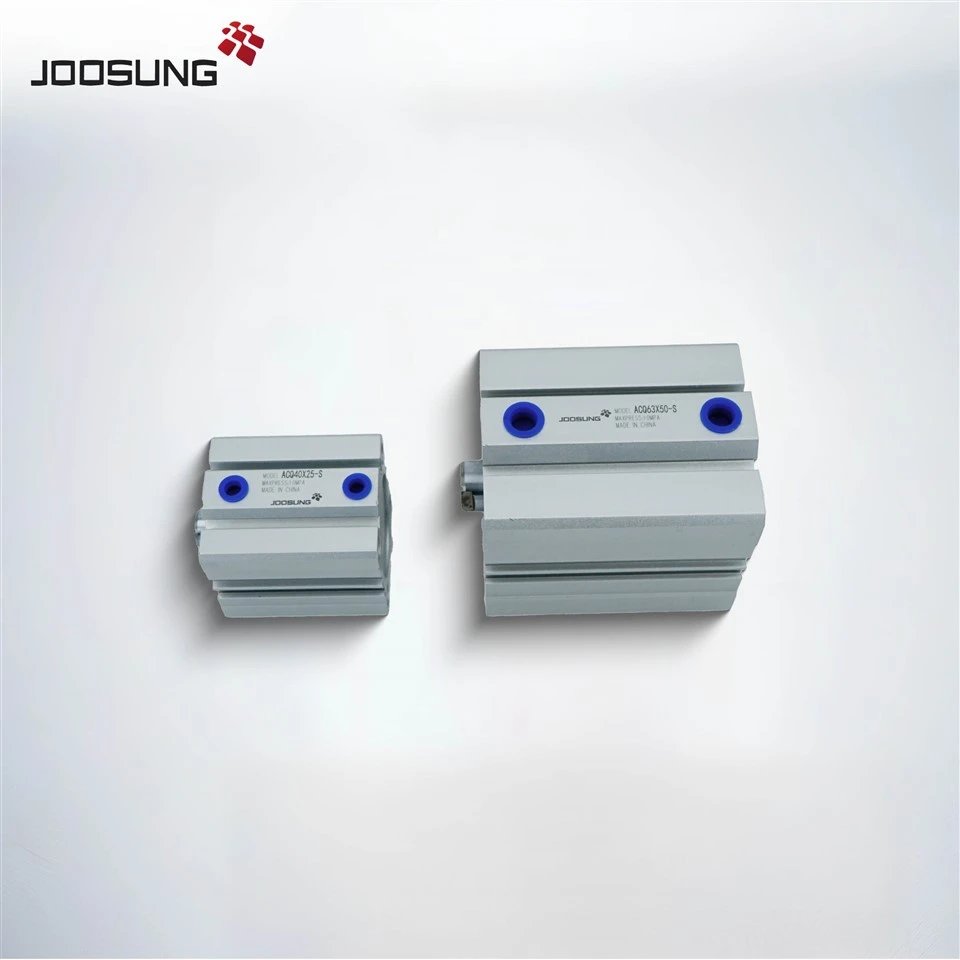

ACQ serijos kompaktiški pneumatiniai cilindraiyra sukurtos automatizavimo sistemoms, kurios reikalaujakosmoso efektyvumas nepakenkiant galiai. Su jųPlonas profilis ir tvirtas aliuminio korpusas, Šie dvigubai veikiantys oro cilindrai yra idealūs didelio tankio įrenginiams, tokiems kaip JIG automatizavimas, spaustuko vienetai ir pasirinkimo ir vietos mechanizmai.
VaizdasTiksliau pagaminti galiniai dangteliai, Įterpti magnetai jutikliui montuoti, irDvigubi oro uostaiLanksčiam vamzdynams ACQ cilindrai sujungia kompaktiškumą su puikiu patikimumu ir lengvu priežiūra. ACQ serija yra įvairių dydžių ir taktų ilgių, „ACQ“ serija siūlo sklandų, pastovų linijinį judesį, net atliekant didelio ciklo operacijas.
|
ACQ 20 x 30 SB |
|||||
|
ACQD 20 x 30 SB |
|||||
|
ACQJ 20 x 30-30 SB |
|||||
|
① ② ③ ④ ⑤ ⑥ |
|||||
|
①Modelis |
②Bore dydis |
③Stroke |
④Deglamentuojama |
⑤Magnet |
⑥Dod tipas |
|
ACQ: kompaktiškas cilindras |
12 16 20 25 32 40 50 63 80 100 |
Žr |
Ne šis kodas |
Tuščias: be magneto |
Tuščias: moteriškas siūlas |
|
ASQ: kompaktiškas cilindras |
12 16 20 25 |
||||
|
ATQ: kompaktiškas cilindras |
|||||
|
ACQD: kompaktiškas cilindras |
12 16 20 25 |
10 20 30 4050 75 100 |
|||
|
ACQJ: kompaktiškas cilindras |
|||||
Ieškai patikimo kompaktiško oro cilindro jūsų automatizavimo sistemai?
Susisiekite su mumisCAD brėžiniai, duomenų lapai, birios kainos ir OEM pritaikymasACQ serijai.
Mes pristatome visame pasaulyje su greitu pristatymu ir technine pagalba.
|
Specifikacija |
||||||||||
|
Gręžinio specifikacija |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Judesio modelis |
Vieno veiksmo išspaudimo tipas Vieno veiksmo piešimo tipas |
- |
||||||||
|
Dvigubas veiksmas |
||||||||||
|
Darbinė terpė |
Oras |
|||||||||
|
Darbinis slėgis |
Dvigubas veiksmas: 10–9,0 kgf/cm² Vienkartinis veiksmas: 2,0–9,0 kgf/cm² |
|||||||||
|
Užtikrintas atsparumas slėgiui |
10,5 kg/cm² |
|||||||||
|
Darbinė temperatūros diapazonas |
0-70 laipsnis |
|||||||||
|
|
Dvigubas veiksmas: 30 ~ 500 mm/s |
30 ~ 350 mm/s |
30 ~ 250 mm/s |
|||||||
|
Vienkartinis veiksmas: 100–500 mm/s |
- |
|||||||||
|
Jungtinio vamzdžio angos |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
Serijos modelis |
Galimi modeliai |
|
ACQ12 serija |
ACQ12X5S, ACQ12X10S, ACQ12X15S, ACQ12X20S, ACQ12X25S, ACQ12X30S, ACQ12X35S, ACQ12X40S, ACQ12X45S, ACQ12X50S, ACQ12X55S, ACQ12X60S |
|
ACQ16 serija |
ACQ16X5S, ACQ16X10S, ACQ16X15S, ACQ16X20S, ACQ16X25S, ACQ16X30S, ACQ16X35S, ACQ16X40S, ACQ16X45S, ACQ16X50S, ACQ16X55S, ACQ16X60S60S60S60S60S, ACQ16X50S, ACQ16X55S, ACQ16X60S60S60S, ACQ16X50S, ACQ16X55S, ACQ16X60S60S60S, ACQ16X50S, ACQ16X55S, ACQ16X60S60S60S, |
|
ACQ20 serija |
ACQ20X5S, ACQ20X10S, ACQ20X15S, ACQ20X20S, ACQ20X25S, ACQ20X30S, ACQ20X35S, ACQ20X40S, ACQ20X45S, ACQ20X50S, ACQ20X55S, ACQ20X60S. |
|
ACQ25 serija |
ACQ25X5S, ACQ25X10S, ACQ25X15S, ACQ25X20S, ACQ25X25S, ACQ25X30S, ACQ25X35S, ACQ25X40S, ACQ25X45S, ACQ25X50S, ACQ25X55S, ACQ25X60S |
|
ACQ32 serija |
ACQ32X5S, ACQ32X10S, ACQ32X15S, ACQ32X20S, ACQ32X25S, ACQ32X30S, ACQ32X35S, ACQ32X40S, ACQ32X45S, ACQ32X50S, ACQ32X55S, ACQ32X60S, ACQ32X65S, ACQ32X70S, ACQ32X75S, ACQ32X80S |
|
ACQ40 serija |
ACQ40X5S, ACQ40X10S, ACQ40X15S, ACQ40X20S, ACQ40X25S, ACQ40X30S, ACQ40X35S, ACQ40X40S, ACQ40X45S, ACQ40X50S, ACQ40X55S, ACQ40X60S, ACQ40X65S, ACQ40x70S, ACQ40x75S, ACQ40x80S |
|
ACQ50 serija |
ACQ50X5S, ACQ50X10S, ACQ50X15S, ACQ50X20S, ACQ50X25S, ACQ50X30S, ACQ50X35S, ACQ50X40S, ACQ50X45S, ACQ50X50S, ACQ50X55S, ACQ50X60S, ACQ50X65S, ACQ50X70S, ACQ50X75S, ACQ50x80s |
|
ACQ63 serija |
ACQ63X5S, ACQ63X10S, ACQ63X15S, ACQ63X20S, ACQ63X25S, ACQ63X30S, ACQ63X35S, ACQ63X40S, ACQ63X45S, ACQ63X50S, ACQ63X55S, ACQ63X60S, ACQ63X65S, ACQ63X70S, ACQ63X75S, ACQ63X80S |
|
ACQ80 serija |
ACQ80X5S, ACQ80X10S, ACQ80X15S, ACQ80X20S, ACQ80X25S, ACQ80X30S, ACQ80X35S, ACQ80X40S, ACQ80X45S, ACQ80X50S, ACQ80X55S, ACQ80X60S, ACQ80X65S, ACQ80x70S, ACQ80x75S, ACQ80x80S |
