Veikimo principasdvigubos{0}}ritės solenoidinis vožtuvas
Kai įjungiama viena ritė, veikia mechaninė vožtuvo šerdies dalis. Praradęs galią, veikiant mechaninei jėgai, grįžta į pradinę padėtį. Dviguba-ritė veikia mechaniškai, kai įjungiama 1 ritė, ir lieka savo padėtyje, kai ji išjungiama. Įjungus 2 ritę, mechaninė dalis pasikeičia iš 1 padėties į 2 padėtį ir tokia išlieka, kai dingsta maitinimas.
Paprastai šis tipas yra: „3-padėčių 4-eigų vožtuvas“ arba „3 padėčių 2 krypčių vožtuvas“. Trys, neprofesionaliai kalbant, reiškia, kad yra trys pavaros: 1/0 ir 1/2. Kai įjungiama 1 ritė, vožtuvo šerdis pasukama į 1; kai ritė 1 išjungiama, vožtuvo šerdis grįžta į 0. Įjungus 2 ritę, vožtuvo šerdis atidaro 2 takelį. Kai ritė 2 atjungiama, vožtuvo šerdis grįžta į 0. Tokio tipo vožtuvai yra labai dažni.
Dvigubas elektrinis valdymas reiškia, kad yra dvi elektromagnetinės ritės. Dvigubos ritės paprastai turi būti elektromagnetiniai krypties valdymo vožtuvai. Viena-ritė visada maitinama, o oro įsiurbimo anga atidaryta, o dviguba-ritė įjungiama akimirksniu.
Vienos -ritės solenoidinio vožtuvo slankiklis yra spyruoklinis-atstatomas. Kai solenoidinis vožtuvas nustoja galioti, jis automatiškai atsistato. Norint pakeisti padėtį, dvigubos-ritės solenoidinis vožtuvas turi būti įjungtas kitoje ritės pusėje.
Dvigubos -ritės solenoidinis vožtuvas turi dvi rites A ir B. Veikimas yra toks: A neįelektrintas, B neįelektrintas, o solenoidinis vožtuvas yra pradinėje padėtyje. Jei šiuo metu A yra elektrifikuotas, o B nėra elektrifikuotas, solenoidinis vožtuvas veiks, kad pakeistų kryptį.

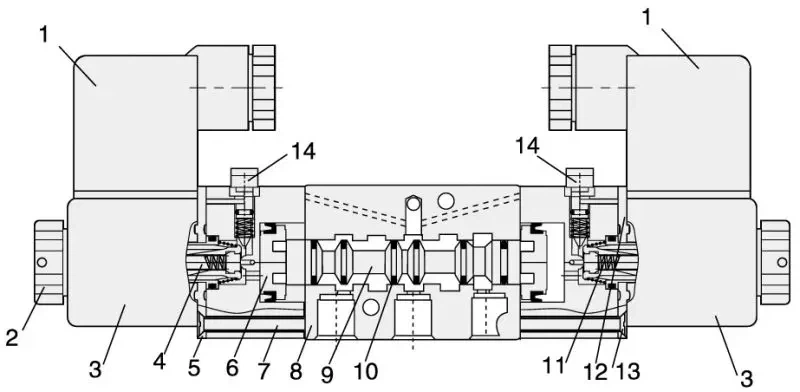

1. Jungiamoji dėžutė
2. Fiksuotos veržlės
3. Ritė
4. Piloto galvutės mazgas
5. Slėgio plokštė
6. Stūmoklis
7. Įleidžiami varžtai
8. Vožtuvo korpusas
9. Vožtuvo kotas
10. O-žiedas
11. Pavasaris
12. Galinis viršelis
13. Varžtai su apvalia galvute
14. Rankinė svirtis
Aukščiau pateiktas dvigubos{0}}ritės solenoidinio vožtuvo veikimo principas, dvigubos{1} ritės solenoidinio vožtuvo turinio struktūros schema. Norėdami sužinoti daugiau susijusios informacijos, galite rasti adresu https://www.joosungauto.com/.
