Finger Pneumatiniai cilindrai (pneumatiniai pirštai arbapneumatiniai griebtuvai) gali atlikti įvairias sugriebimo funkcijas ir yra pagrindiniai šiuolaikinių mechaninių rankų komponentai. Jie dažnai naudojami pakavimo ir maisto pramonės įrangoje ruošiniams paimti. Toliau pristatomas pneumatinių pirštų pneumatinių cilindrų taikymo pasirinkimas ir veikimo principas.
I. Pirštų pneumatinių cilindrų naudojimas
Pneumatiniai pirštai, taip pat žinomi kaip pneumatiniai griebtuvai arba pneumatiniai suspaudimo pirštai, yra įtaisai, kurie naudoja suslėgtą orą kaip galią ruošiniams paimti arba sugriebti. Iš pradžių jis atsirado Japonijoje, o vėliau buvo plačiai naudojamas buitinės automatikos įmonėse. Pagal stilių jis paprastai skirstomas į Y-formos pirštų apkabas ir plokščias pirštų apkabas. Pneumatinių cilindrų skersmenys yra 16 mm, 20 mm, 25 mm, 32 mm ir 40 mm. Pagrindinė jo funkcija yra pakeisti žmogaus griebimo darbą, kuris gali efektyviai pagerinti gamybos efektyvumą ir darbo saugą. SMC pneumatinių pirštų serija yra vienas iš dažniausiai pramonėje naudojamų pneumatinių griebtuvų.
Ii. Pneumatinių pirštų cilindrų (pneumatinių griebtuvų) parinkimo veiksniai
1. Atsižvelgdami į ruošinio dydį, formą, masę ir naudojimo paskirtį, pasirinkite lygiagretų atidarymo ir uždarymo tipą arba atramos taško atidarymo ir uždarymo tipą.
2. Pasirinkite pirštų pneumatinių cilindrų (griebtuvų) seriją pagal ruošinio dydį, formą, iškyšą, naudojimo aplinką ir paskirtį.
3. Atsižvelgdami į oro griebtuvo suspaudimo jėgą, atstumą tarp suspaudimo taškų, ištempimo dydį ir eigą, pasirinkite oro griebtuvo dydį. Tada toliau pasirinkite reikiamus variantus pagal poreikį.
III. Pneumatinių pirštų cilindrų (oro griebtuvų) charakteristikos
Visos piršto pneumatinio cilindro struktūros yra dvigubo- veikimo, galinčios sugriebti dvikryptį, automatinį centravimą ir didelį pakartojamumo tikslumą.
2. Sugriebimo momentas yra pastovus;
3. Abiejose pneumatinio cilindro pusėse gali būti sumontuoti bekontaktiniai aptikimo jungikliai.
4. Yra keli diegimo ir prijungimo būdai.
Iv. Pirštų pneumatinių cilindrų veikimo principas

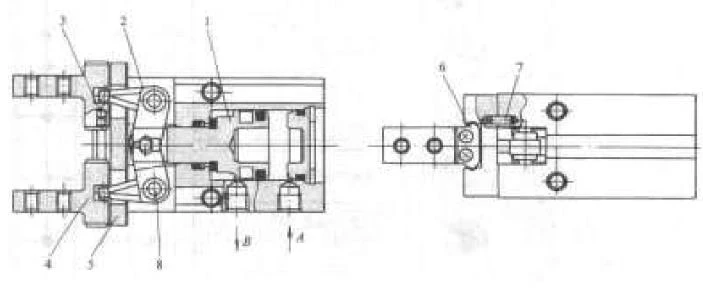

Pirštų pneumatinio cilindro veikimo principo schema parodyta taip:
Kai oras patenka per angą A, o išleidžiamas per angą B, pneumatinio cilindro stūmoklio strypas 1 išsikiša ir sukasi aplink svirties veleną 8 per svirtį 2, stumdamas du pirštus 4, kad tiesia linija kreipiamuoju bėgiu 5 judėtų į išorę per plieninių rutulių rinkinį. Tada du pirštai išsiskleidžia ir ruošinys atleidžiamas. Stabdymo blokas 6 riboja piršto atidarymo eigą, o padėties nustatymo kaištis 7 užtikrina, kad linijinis kreipiamasis bėgis nebūtų savo vietoje.
