Skirtumai tarpTNirTRDviejų -velenų AIRTAC cilindrai

1. Gamybos standartų skirtumai. TN serija atitinka įmonės standartus, o TR serija atitinka JIS standartus (Japonijos pramonės standartus). TR daugiausia atitinkaCXS serijaįmonės S.

2. Naudojamų medžiagų skirtumai. Abu jų korpusai pagaminti iš aliuminio lydinio, tačiau stūmoklio strypo TN dalis pagaminta iš kieto -chromu- padengtų šlifavimo strypų, o TR dalis pagaminta iš vidutinio anglies plieno ir SUS304.

3. Dydžių ir montavimo metodų skirtumai: abiejų dydžiai skiriasi, o TR siūlo kelis diegimo būdus.

The differences between AIRTACs dual-axis cylinders tn and tr

AIRTAC dvigubo{0}}veleno cilindro išmontavimo schema

*Vidinė struktūra ir pagrindinių komponentų medžiagos

Serijos numeris	Vardas		Medžiaga	Serijos numeris	Vardas		Medžiaga
1	Stūmoklio strypas B	32	S45C kietu chromu{1}}padengtas šlifavimo strypas	12	Ontologija		Aliuminio lydinys
1	Stūmoklio strypas B	kitas	SUS304 kietu chromu{1}}padengti šlifavimo strypai	13	Apsaugos nuo -susidūrimo trinkelės		TPU
2	Šešiakampis kištukinis varžtas		Vidutinio anglies plieno	14	Magnetinis pagrindas	10	SUS303
3	Apsaugos nuo -susidūrimo trinkelės		TPU	14	Magnetinis pagrindas	kitas	Aliuminio lydinys
4	Riešutas		Vidutinio anglies plieno	15	Stūmoklio komanda		NBR
5	Stūmoklio strypas A		S45C kietu chromu{1}}padengtas šlifavimo strypas	16	Dėvėti -atsparus įklotas		Dėvėti{0}}atspari medžiaga
6	Cilindro tvirtinimo plokštė		Greitas plieno pjovimas	17	Stūmoklis	10	SUS303
7	Varžtas		Vidutinio anglies plieno	17	Stūmoklis	kitas	Aliuminio lydinys
8	C- tipo sagtis		Spyruoklinis plienas	18	Galinio viršelio slaptažodis		NBR
9	Priekinio viršelio slaptažodis		NBR	19	Apsaugos nuo -susidūrimo trinkelės		TPU
10	Priekinis dangtelis		Aliuminio lydinys	20	Galinis viršelis		Aliuminio lydinys
11	Burnos žiedas		NBR	21	Magnetas		Retų žemių kategorija

TN serijos AIRTAC dvigubo{0}}veleno cilindro vidinės struktūros išmontavimo schema

*Vidinė struktūra ir pagrindinių komponentų medžiagos

Serijos numeris	Vardas		Medžiaga	Serijos numeris	Vardas		Medžiaga
1	Šešiakampis kištukinis varžtas		Vidutinio anglies plieno	10	Stūmoklis	6/10	SUS304
2	Cilindro tvirtinimo plokštė		Aliuminio lydinys			kitas	Aliuminio lydinys
3	Apsaugos nuo -susidūrimo trinkelės		TPU	11	Dėvėti -atsparus įklotas		Nailonas 6
4	Varžtas		Greitas plieno pjovimas	12	Galinis viršelis		Aliuminio lydinys
5	Riešutas		Vidutinio anglies plieno	13	Apsaugos nuo -susidūrimo trinkelės		TPU
6	Stūmoklio strypas	25/32	Vidutinio anglies plieno	14	Stūmoklio komanda		NBR
		kitas	SUS304	15	Magnetinis pagrindas	6/10	SUS304
7	C-formos sagtis		Spyruoklinis plienas			kitas	Aliuminio lydinys
8	Priekinis dangtelis		Aliuminio lydinys	16	Stabdymo varžtas		Vidutinio anglies plieno
9	Magnetas	32	Plastikiniai	17	Ontologija		Aliuminio lydinys
		kitas	Retų žemių kategorija	18	Priekinio dangtelio atidarymo tvarka		NBR
				19	Stūmoklio koto atidarymo komanda		NBR

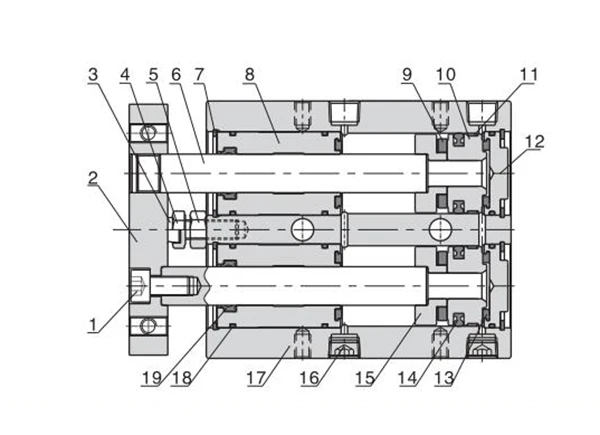

AIRTAC dviejų velenų cilindrų TR serijos{0}}vidinės struktūros išmontavimo schema

AIRTAC dvigubo{0}}veleno cilindrų montavimas ir naudojimas

1. Kai eksploatacijos metu keičiasi apkrova, reikia pasirinkti pakankamai išėjimo jėgos cilindrą.

2. Esant aukštai-temperatūrai arba korozijai, reikia pasirinkti atitinkamus aukštai-temperatūrai arba korozijai{3}}atsparius balionus.

3. Aplinkoje, kurioje yra daug drėgmės, daug dulkių arba kur yra vandens lašelių, alyvos dulkių ar suvirinimo šlako, reikia imtis atitinkamų baliono apsaugos priemonių.

4. Prieš prijungiant balioną prie dujotiekio, visi dujotiekio viduje esantys nešvarumai turi būti pašalinti, kad į balioną nepatektų šiukšlių.

5. Prieš naudojimą cilindre naudojama terpė turi būti filtruojama per 40 μm ar didesnį filtro elementą.

6. Kadangi ir priekinis cilindro dangtis, ir stūmoklis yra palyginti trumpi, eiga paprastai neturėtų būti pasirinkta per didelė.

7. Žemos-temperatūros aplinkoje reikia imtis anti-užšalimo priemonių, kad vanduo sistemoje neužšaltų.

8. Eksploatacijos metu balionas turi vengti šoninių apkrovų, kiek įmanoma, kad būtų išlaikytas normalus jo veikimas ir tarnavimo laikas.

9. Jei po išmontavimo cilindras ilgą laiką nenaudojamas, atkreipkite dėmesį į paviršiaus apsaugą nuo rūdžių. Ant įsiurbimo ir išmetimo angų reikia uždėti dulkėms{2}}nelaidžius dangtelius. Dėl didelio gaminio gamybos ir valdymo tikslumo, patys neišardykite cilindro tvirtinimo bloko ar cilindro galvutės.

Aukščiau pateikiami skirtumai tarp tn ir tr dvigubo -veleno AIRTAC cilindrų, AIRTAC dvigubo-veleno cilindrų turinio išmontavimo diagrama, o jei norite sužinoti daugiau susijusios informacijos.https://www.joosungauto.com/.
